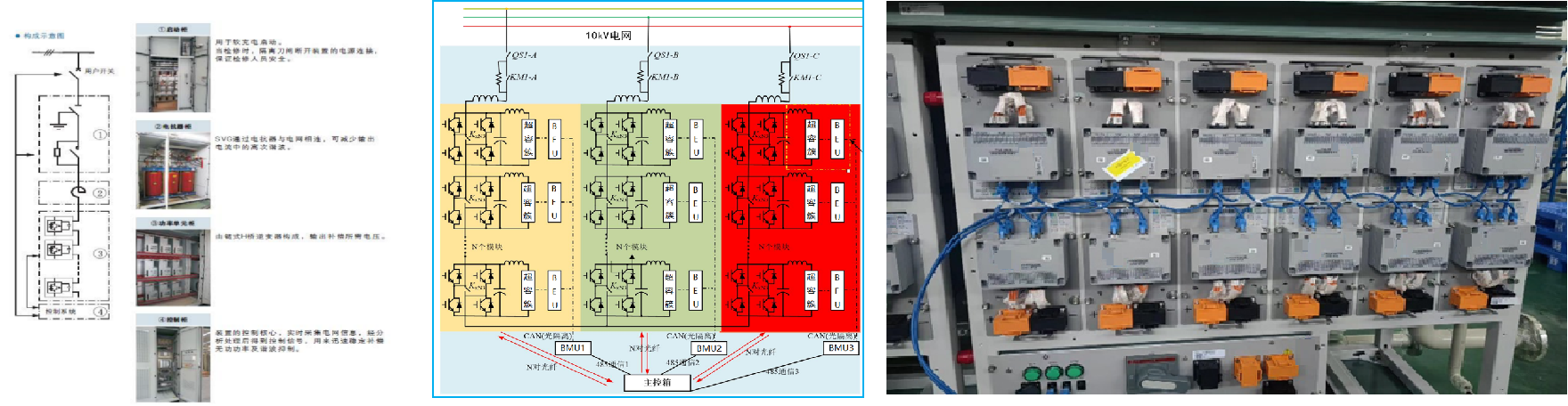

1. スーパーキャパシタの代表的な応用例-グリッドフォーミング型SVG&静的同期補償装置SSC

製品特徴：

この装置はスーパーキャパシタの高出力密度、長寿命（充放電サイクル百万回）、広い温度範囲、高安全及びメンテナンスフリーなどの特徴を利用し、H型単相カスケード電力電子構造を採用し、いくつかの超キャパシタ・クラスタが交流直列昇圧の方式を通じて、変圧器なしで6 ~ 35 kVに直接接続が可能。スーパーキャパシタで構成された短時間高圧大電力エネルギーストレージシステムは高慣性量、高減衰、強支持、低損失、メンテナンスしやすく、有効電力と無効電力動的補償を実現するなどの総合的な優位性を備えています。

製品応用：

3.0V/1500Fスーパーキャパシタモジュールの応用例：南京NARI-Relays-華能グループ吉林八面300MW風力発電所&南京NARI-Relays-国家電網西藏当雄110KV変電所プロジェクト50MVar-グリッドフォーミング型SVG（SSC: Static Self- Synchronous Compensator）

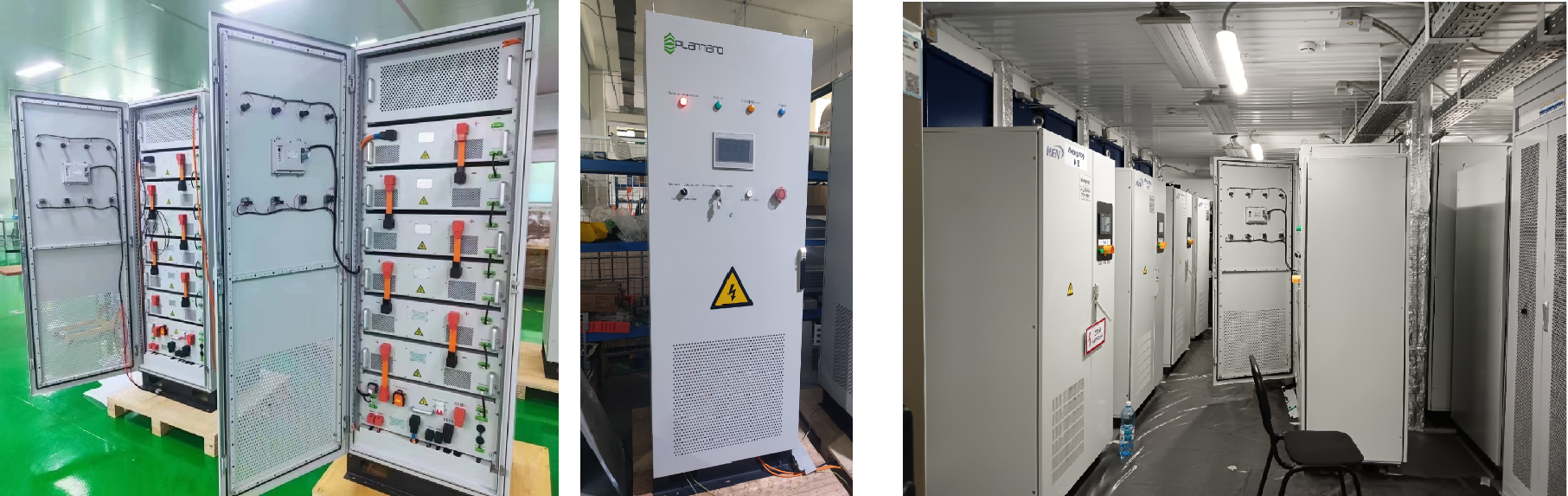

2.スーパーキャパシタの代表的な応用例-電力システム周波数調整6.5MW/3S

製品特徴：この装置はスーパーキャパシタの高出力と長寿命（充放電サイクル百万回）の特徴を利用して、分散型エネルギーストレージ方式を採用し、電力システム全体の周波数・電圧調整を実現することができて、個々のサブシステムの周波数・電圧調整を実現することもできます。EMSインテリジェント制御スーパーキャパシタシステムの出力とエネルギー出力に基づいて、大容量負荷（コンプレッサー、真空機など）の正常な起動と電力システムの安定を保証します。

製品応用：2.7V/3400Fスーパーキャパシタの応用例　

　　　　　ロシア・オムスク製油所向け- 6.3kV 電力系統における周波数・電圧調整

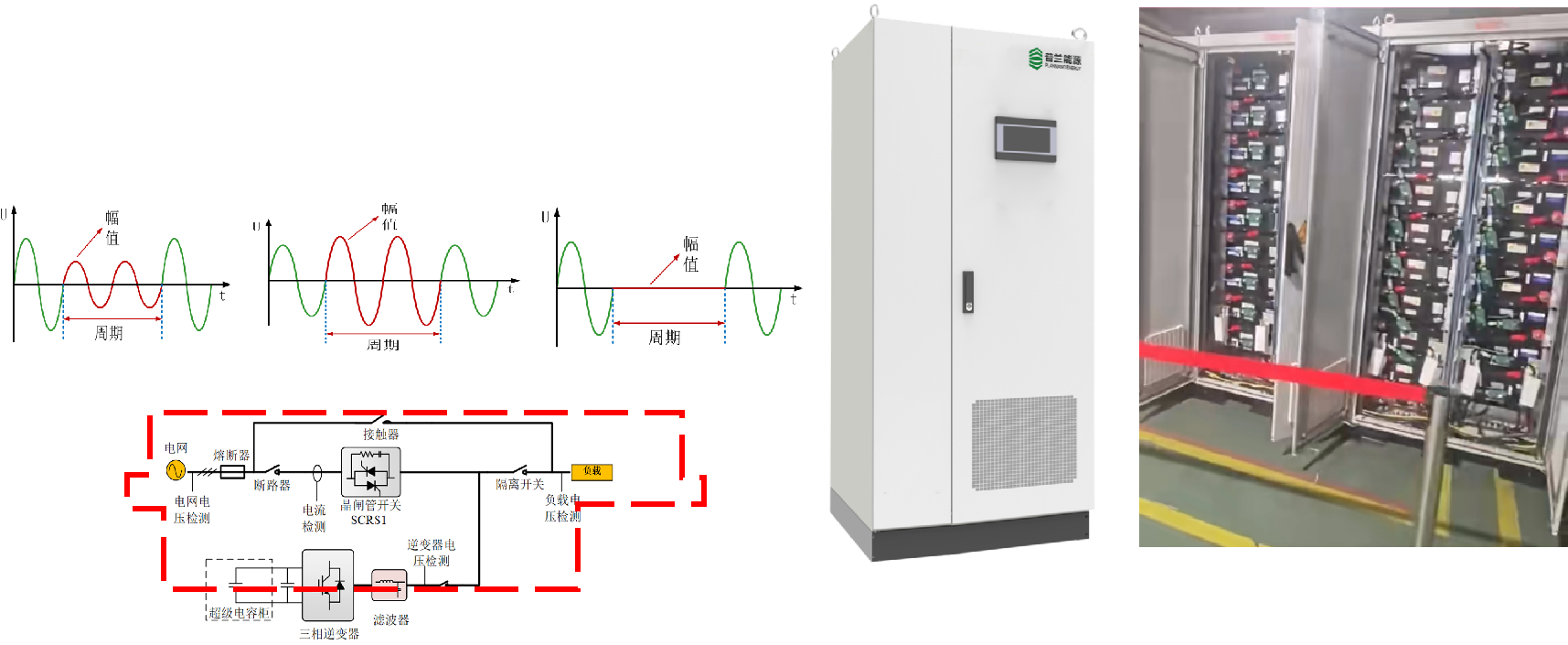

3.スーパーキャパシタの代表的な応用例-DVRとUPS

製品特徴：

この装置はスーパーキャパシタの高出力密度、長寿命（充放電サイクル百万回）、超低内部抵抗大電流出力、高安全及びメンテナンスフリーなどの特徴を利用し、スーパーキャパシタエネルギーストレージ電源と商用電源間の切り替えを実現します。商用電源電圧が正常時はサイリスタを通じて負荷に給電し、設定値を超える場合はサイリスタを遮断、インバータがスーパーキャパシタから電力を取り出し、負荷に標準正弦波交流電圧を供給します。プロセス全体は1msを超えません。

製品応用：

3.0V/3000F/3400Fスーパーキャパシタの応用例　

北京英博電気-山東微電子研究所向け-AVC300-400-3S

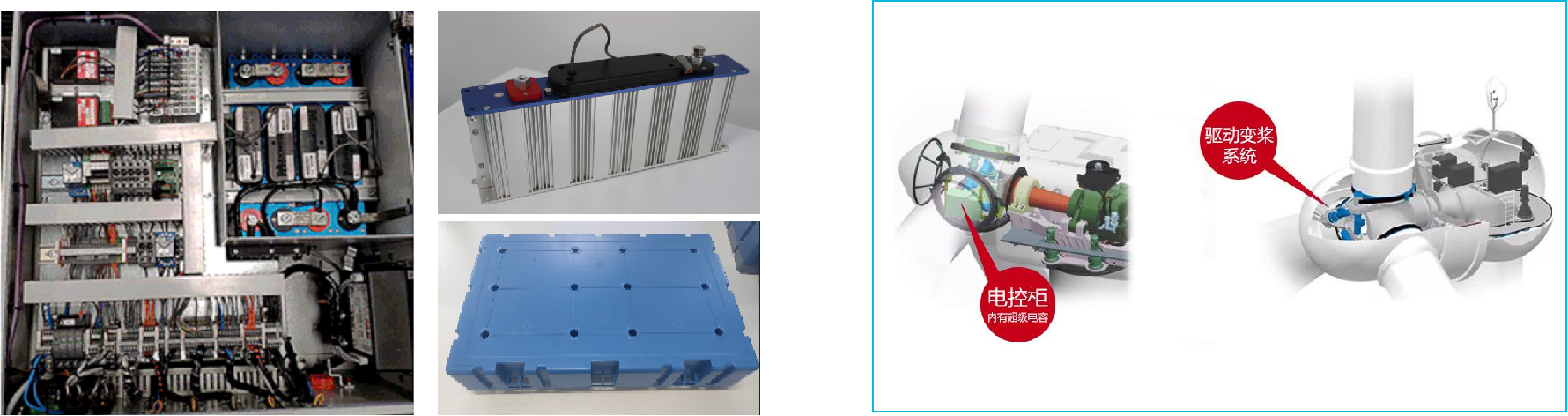

4.スーパーキャパシタの代表的な応用例-風力発電ピッチ制御システム用予備電源

製品特徴：

この装置はスーパーキャパシタの長寿命（充放電サイクル百万回）、広い温度範囲、高安全及びメンテナンスフリーなどの特徴を利用し、電力システムの故障や風速変化が激しい場合に安定した電圧と電力支持を提供するために使用されます。

製品応用：

2.7V/3000F/350F/600Fスーパーキャパシタの応用例　

金風慧能、華電天仁及び風力発電セカンダリー市場向け風力ピッチ制御システム予備電源

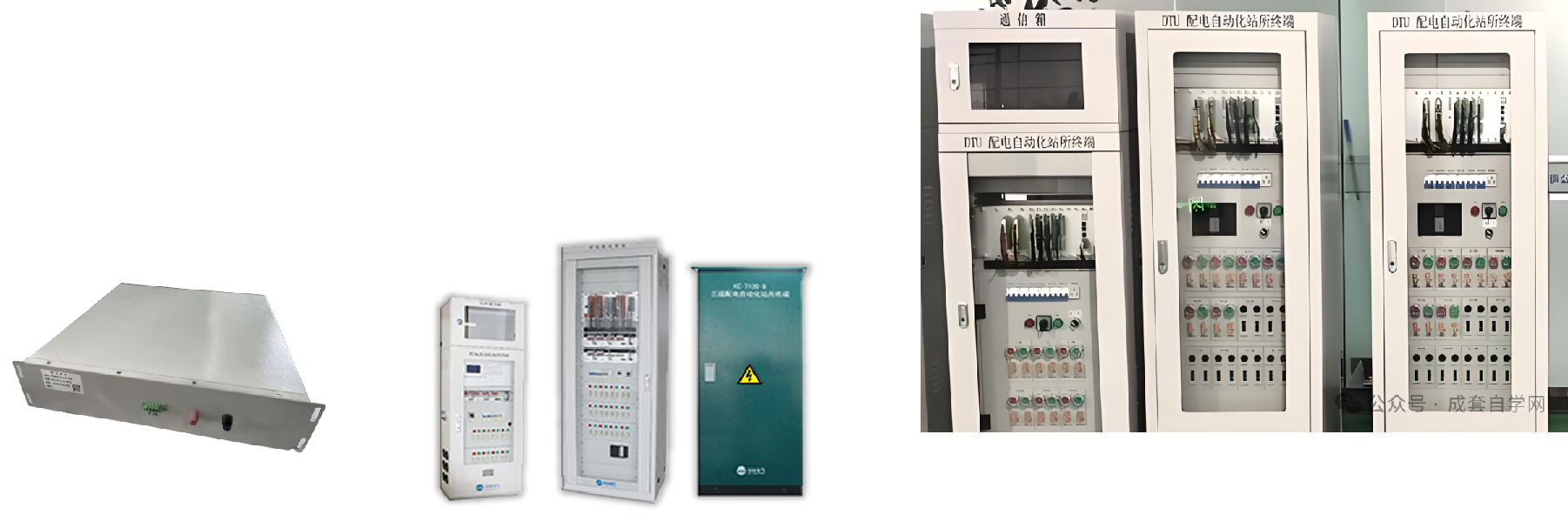

5. スーパーキャパシタの代表的な応用例-DTU予備電源

（Distribution Terminal Unit開閉所監視制御端末）

製品特徴：

√ メンテナンスフリーで、スーパーキャパシタと電源モジュールはメンテナンス不要

√ 性能に信頼性があり、保護回路が含まれ、電源モジュールの組み合わせが便利

√ 温度特性が良く、特に低温特性が優れ、-40℃～+70℃で正常に動作可能

√ 電流出力能力が強く、開閉動作の信頼性を保証

√ カスタマイズが便利で、モジュール化された設計で、お客様のニーズに合わせて調整可能

√ 超長使用寿命、最大10年を実現

√ グリーンエネルギー、汚染がなく、有害金属成分が含まれていません。

製品応用：

2.7V/2000Fスーパーキャパシタの応用例　

科林電気向け DTU装置予備電源

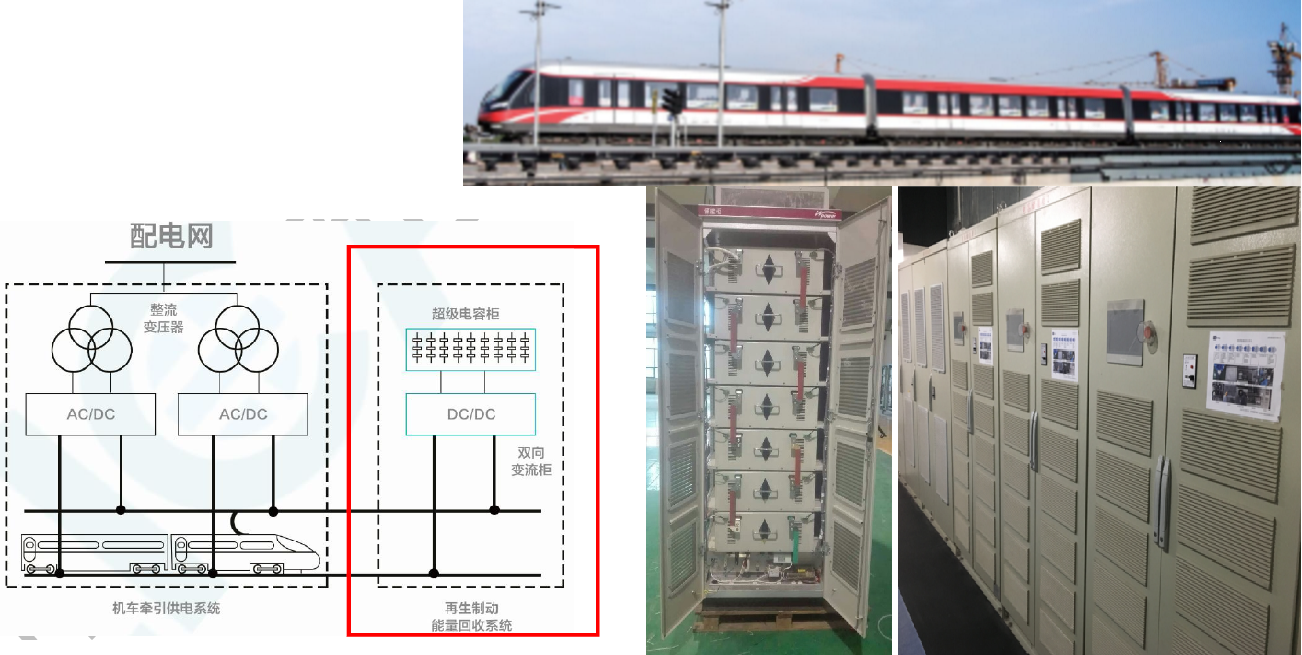

6.スーパーキャパシタの代表的な応用例-鉄道における回生エネルギー回収

製品特徴：

この装置はスーパーキャパシタの高出力密度、長寿命（充放電サイクル百万回）、広い温度範囲、超低内部抵抗、高安全及びメンテナンスフリーなどの特徴を利用し、電力電子装置を利用してスーパーキャパシタを軌道駆動電力システムに並列接続し、以下の作用を実現：

√ 制動エネルギー回収、急速エネルギーストレージ

√ 列車の加速に使用

√ 電力消費量の削減

√ 無動力軌道区間のブリッジ供給

√ 駅側および車載システム設計

√ 架線レスで操作可能

製品応用：2.7V/3000Fスーパーキャパシタの応用例　

北京英博電気向け-北京地下鉄5号線

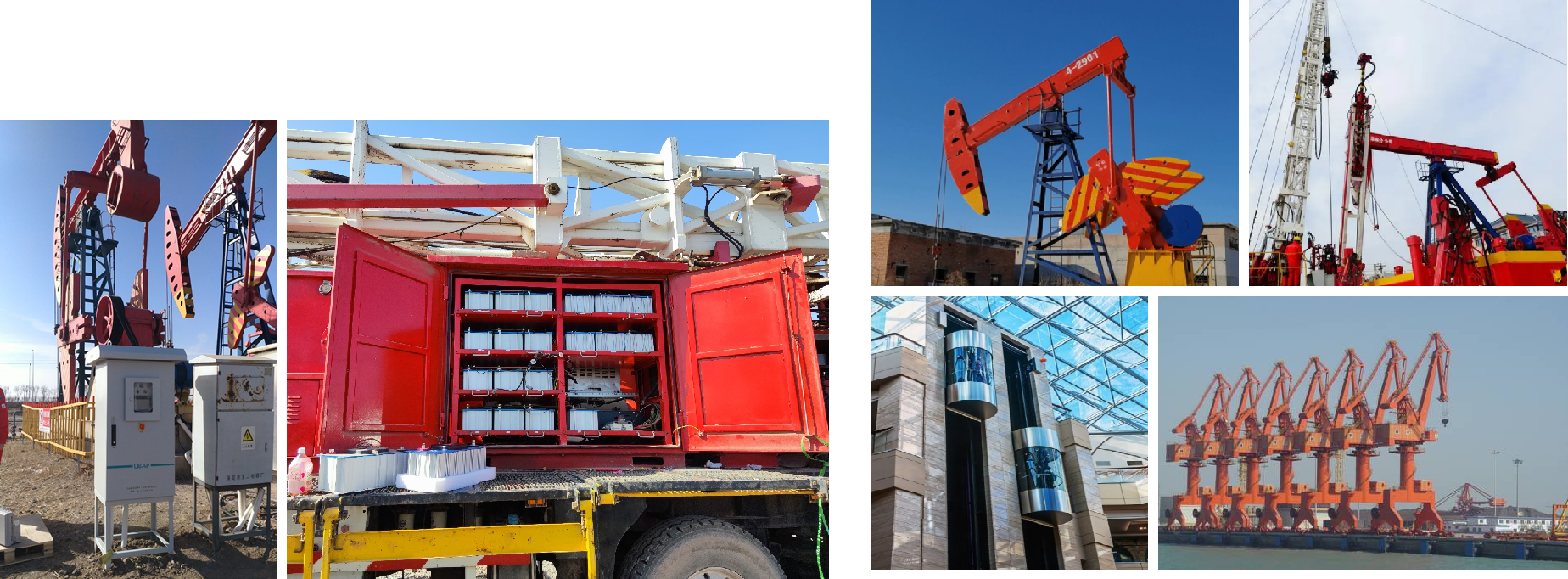

7.スーパーキャパシタの代表的な応用例-重力ポテンシャルエネルギー回収省エネ装置

製品特徴：この装置はスーパーキャパシタの高出力密度、長寿命（充放電サイクル百万回）、広い温度範囲、超低内部抵抗、高安全及びメンテナンスフリーなどの特徴を利用し、電力電子装置を利用して、スーパーキャパシタを負荷動力装置(石油分野：ポンプジャック、ワークオーバーリグ、エレベーター：省エネ装置、港用機械：クレーンなど)に並列接続。

製品応用：3000F/3400F/350F/600Fなどスーパーキャパシタの応用例
